目前我公司校园宽带存在FTTB和FTTH两种接入方式，FTTB为光纤至楼道，在宿舍楼道部署B类ONU，网线连接至宿舍内，学生通过网线上网。FTTH为光纤至宿舍，为每个账号安装一台A类ONU，学生使用网线连接光猫上网，光猫类型有SFU、HGU、IHGU。
施工规范：
1、设备固定安装在合理位置。
2、走线横平竖直，保证美观性、实用性。
3、贴好故障报修联系方式标签。

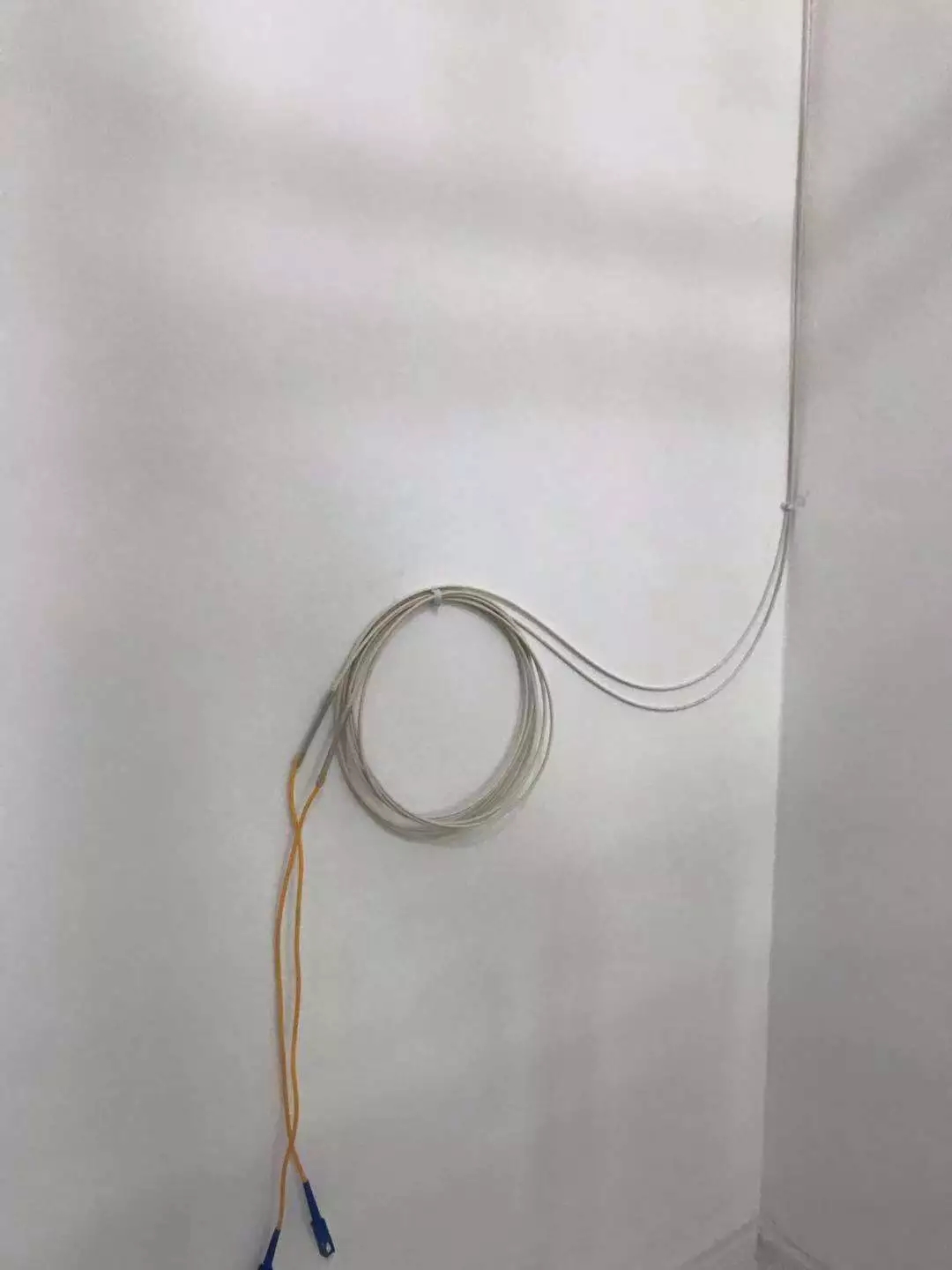

走线规范示例：
光猫安装规范示例：
一、FTTB模式
建议方案：
注意：请每个学校专门记录同层楼道路由器的信道配置情况，可通过微信群进行记录更新，便于装维在装机过程中进行合理分配。
一、工单开通流程：宽带工单都不需要资源配置，选择线下激活，线下回单即可。
1、 修改并发APP，装维通过装上装维中“校园并发调整”，可修改同一个账号登录设备数。
2、登录掌上装维后会有(图一)校园并发数调整功能，点击进入会显示如下图信息。
3、在宽带账号处输入需要修改的宽带号，在并发数修改值处选择需要修改的并发数，确定后点击修改即可。
二、 路由器配置调整：用户目前均是由用户路由器或者终端进行PPPoE拨号上网，此种场景下需要修改路由器配置当做AP使用，下面以TP-Link路由器为例介绍。
1、终端通过WIFI或者网线连接至路由器，路由器背面都有铭牌如下图所示，标有登录IP地址及默认账号密码，如学生修改过默认密码请咨询学生。

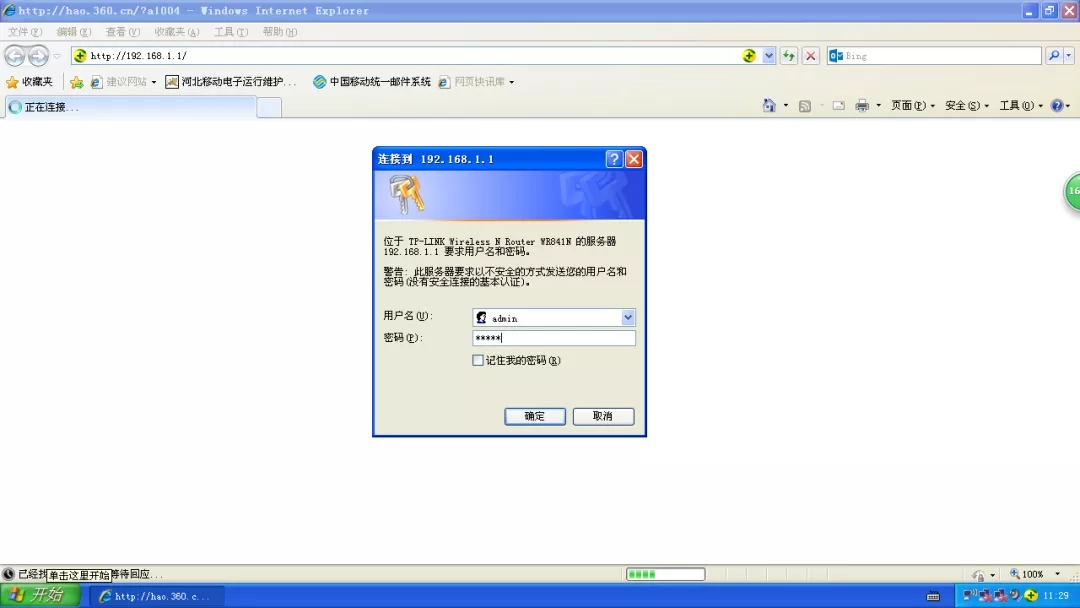

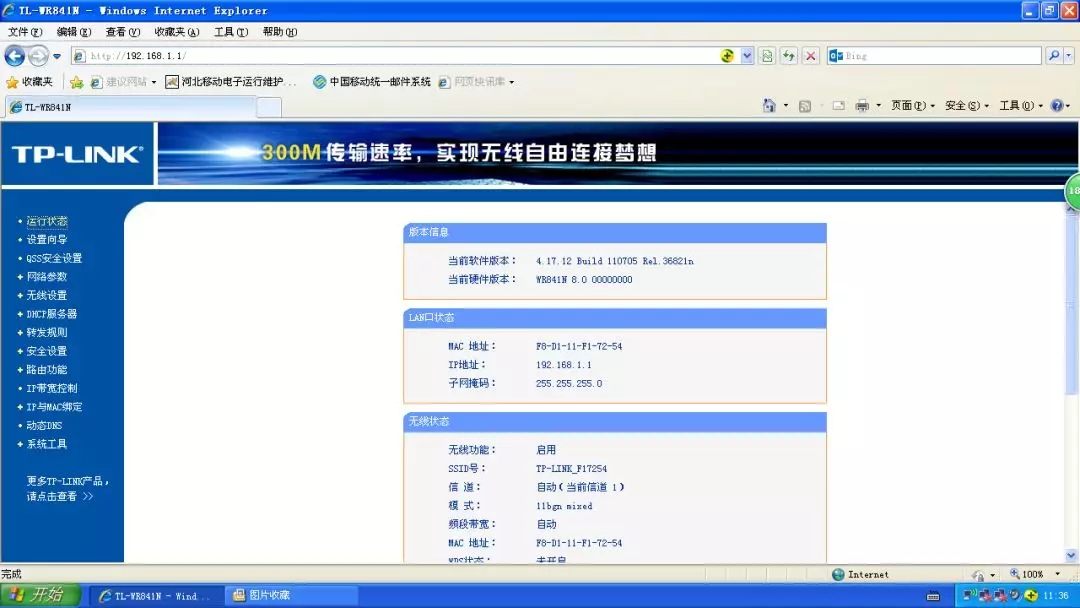

2、 打开IE浏览器 输入登录IP地址后提示如下窗口，输入账号密码正确后即可进入路由器配置主界面，进行相关配置。
▼
3、 关闭无线路由器的DHCP功能，非常重要(路由器厂家型号不同页面显示可能不同，下图是TP-LINK和腾达路由器截图)，截图如下所示：
▼
4、设置无线路由器的WIFI为不需要wifi密码即可连接。（非必要条件）
5、路由器一般都有1个WAN口和4个LAN口，请务必告知学生网线必须连接至LAN口，否则无法正常使用。
二、FTTH模式
一、装机流程：
1、光猫使用HGU、IHGU；装维人员上门后，首先查看宿舍是否已安装光猫，如有用户可直接上网，如无光猫，根据区县上报的信息（光猫串码、pon口、以及宿舍对应关系），选择该宿舍所对应的光猫（该光猫已在OLT上制作好数据，需要手动添加上网VLAN，VLAN信息会在OLT数据制作时由数据组提供），到达学生宿舍后连接光猫，装维人员手工进行光猫的配置，配置操作见下文。
2、光猫使用SFU；装维人员上门后，首先查看宿舍是否已安装光猫，如有用户可直接上网，如无光猫，根据区县上报的信息（光猫串码、pon口、以及宿舍对应关系），选择该宿舍所对应的光猫，装维人员手工进行客户路由器的设置。
注意：石家庄FTTH模式校园使用SFU、HGU、IHGU情况下，都需要提前进行后台OLT的数据制作。
二、IHGU光猫设置
IHGU光猫带无线功能，该场景下无需另配无线路由器，由光猫自身提供无线WIFI信号，正常完成工单装机后需登录到光猫进行修改，步骤如下：
1、光猫登录：
光猫加电，使用终端连接到光猫的无线网，或者用电脑拿网线连接到光猫的网口上，打开浏览器输出网址192.168.1.1，进入大光猫的Web配置页面中，输如账号密码，登录进行配置。
注意：账号：CMCCAdmin
初始密码：aDm8H%MdA
如提示密码错误，使用掌上装维APP重新查询。
2、电脑端设置：
电脑用网线连接光猫端口，同时光猫IP设置为自动获取，打开浏览器输入：192.168.1.1。如无法登录可将电脑IP设置为同网段IP，例如192.168.1.2，子网掩码为：255.255.255.0
如何设置电脑IP ??
找到电脑的-“网络”-右击选择-“属性”-找到-“更改适配器设置”-点击进入网络连接。
找到与光猫相连的网络，如下图右击相连接的网络选择-“属性”-进入更改ip。
如下图选择“internet协议版本4”-进入设置-点击“使用下面的IP地址”，输入框会变成可输入状态，填写ip和子网掩码后点击“确定”完成设置。
▼
三、、中兴F663NV3a光猫配置
1、使用超级密码登录光猫后添加家宽Vlan配置，
新建家宽VLAN配置，如图所示按照如下配置
模式为：桥接；
端口绑定为：LAN1至LAN4以及SSID1;
DHCP服务使能去掉对勾；
业务模式为：OTHER;
VLAN模式为：改写；
VLAN ID 为：数组组反馈的VLAN
2、核对光猫的WIFI无线未设置密码，如下图所示：
认证方式：Open System
SSID名称：CMCC-宿舍号
信道带宽：修改为40MHz
无线信道：合理规划2.4G信道，2.4G信道互不影响的隔离信道最多只有三个，如1、6、11或2、7、12等，如果使用只支持单频的普通路由器（支持2.4G），三个无线路由器的频道设置为1、6、11这三个互相不干扰的信道。
▼
3、关闭光猫的强退配置，否则无法弹出Portal认证界面，如下图所示：
三、Portal 上网使用方法

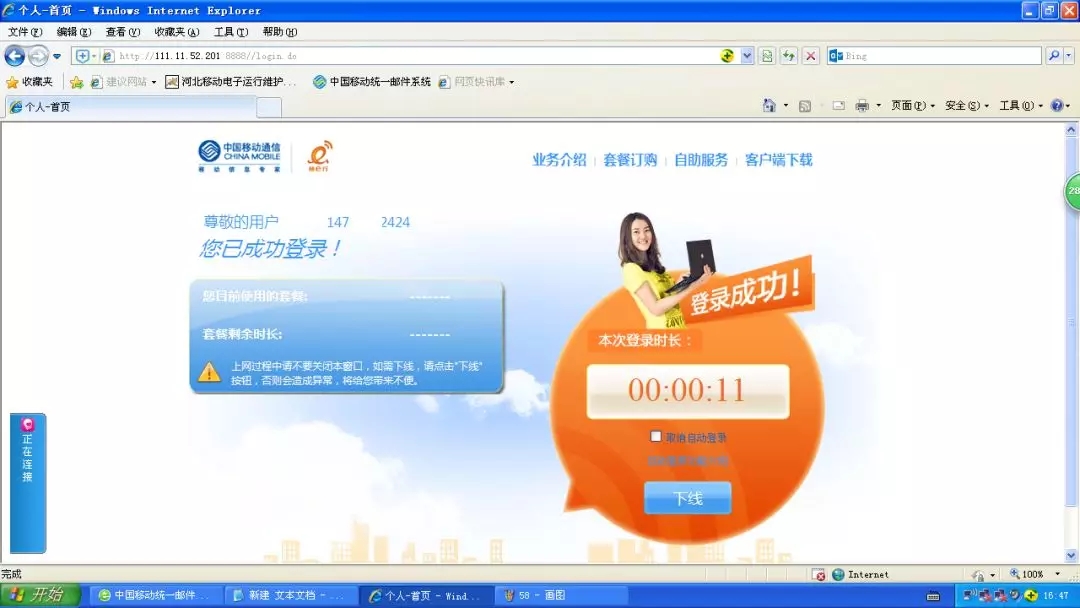

按照上述步骤正确完成对路由器或者光猫的配置后，可使用终端连接路由器，打开浏览器任意网址会跳转至Portal登录界面，如下图所示(为测试界面，以实际弹出界面为准)，输入宽带账号及密码即可正常上网。
四、未能弹出Portal故障排查方法
可按照如下步骤进行排查:
1、检查上行链路及宽带账号是否正常。
终端连接路由器后可使用PPPoE宽带拨号方式查看账号能否正常上线，不能上线根据错误代码进行相应的检查；能够拨号成功进行下一步排查。
2.、检查网卡配置的IP地址获取方式。
采用Portal方式认证上网需要终端配置为自动获取地址，需要查看终端网卡获取地址方式是否正确。可按照如下截图查看。
3、检查终端获取的IP地址是否正确
正常情况下终端获取的地址由BRAS分配，一般分配的地址段为10开头的，且DNS地址为111.11.11.1,可通过以下截图看看终端获取地址：
如果终端获取地址为192开头的，请检查路由器或者光猫中的DHCP功能是否关闭；
如果终端获取地址为169开头的，请联系全业务数据维护人员检查数据配置。
五、校园网测速
一、FTTB模式测速：
目前FTTB模式下的MA5626/MA5620接入端口均为百兆，单独账号使用可以达到百兆，如果多客户同时使用则为共享百兆带宽。
1、 测试条件：五类网线直接将电脑和MA5626/MA5620端口连接，然后使用Speedtest进行网速测试可达到100Mb/s左右。
2、 测试条件：五类网线直接将路由器（不一定需要千兆路由器）LAN口和MA5626/MA5620端口连接，路由器关闭DHCP功能，同时用网线将电脑和路由器其他LAN口连接，然后登录网页版Speedtest进行网速测试可达到100Mb/s左右。
解释口径：
单根网线直连电脑，测速可达百兆，无接入路由器有线连接也可达百兆，如无法达到百兆需甩开路由器进行直连电脑测速。
二、FTTH模式测速：
1、SFU情况下：
测试条件：光猫通过网线连接电脑，然后电脑进行Portal认证，使用speedtest进行测速，可达到百兆左右。
光猫通过网线连接路由器LAN口，路由器将DHCP关闭，然后电脑进行有线路由器LAN口，使用speedtest进行测速，可达到百兆左右。
2、 IHGU情况下：
测试条件：
1、 光猫通过网线连接电脑，四个口可同时连接电脑，然后电脑进行Portal认证，使用speedtest进行测速，均可达到百兆。
2、 光猫通过网线连接电脑，1口连接千兆双频路由器，电脑或手机终端连接路由器5G的WiFi信号，终端进行Portal认证，使用speedtest进行测速，均可达到百兆以上。
解释口径：
1、网线直接连接光猫端口，进行测速可以达到百兆；
2、 千兆双频路由器连接光猫1口，终端连接路由器5G信号，进行测速可到百兆。
