一、 Cisco（Route B）配置

1. Cisco ACL配置（主要是为哪些流量做IPSec时引用）

router(config)# access-list 110 permit IP 192.168.11.0 0.0.0.255 192.168.100.0 0.0.0.255

router(config)# access-list 110 permit IP 192.168.100.0 0.0.0.255 192.168.11.0 0.0.0.255

2. 第一阶段IKE的配置

i. 使用与共享密钥进行身份验证，与共享密钥为cisco1122

ii. 加密算法：des

iii. 认证算法：md5

iv. DH组：group2

v. 第一阶段SA有效期 28800秒

router(config)# crypto isakmp enable          #启用IKE(默认是启动的)

router(config)# crypto isakmp policy 100      #建立IKE策略,优先级为100

router(config-isakmp)# authentication pre-share     #使用预共享的密码进行身份验证

router(config-isakmp)# encryption des       #使用des加密方式

router(config-isakmp)# group 2       #指定密钥位数，group 2安全性更高，但更耗cpu

router(config-isakmp)# hash md5        #指定hash算法为MD5(其他方式：sha，rsa)

router(config-isakmp)# lifetime 28880   #指定SA有效期时间。默认86400秒，两端要一致

router(config)# crypto isakmp key cisco1122 address 192.168.0.124 #配置预共享密钥（cisco要指定对方地址）

3. IPSec第二阶段配置

i. 配置IPSec交换集：实际就是定义第二阶段的加密认证算法，后续引用

加密算法：des；认证算法：md5；封装协议：ESP

router(config)# crypto ipsec transform-set abc esp-des  esp-md5-hmac

配置IPSec交换集            abc这个名字可以随便取，两端的名字也可不一样，但其他参数要一致。

ii. 配置IPSec 加密图：实际上就是标识对方的身份，哪些流量做IPSec，第二阶段SA生存期以及将上述交换集引用

router(config)# crypto map mymap 100 ipsec-isakmp     #创建加密图mymap 可自定义名称

router(config-crypto-map)# match address 110    #用ACL来定义加密的通信

router(config-crypto-map)# set peer 192.168.0.124    #标识对方路由器IP地址

router(config-crypto-map)# set transform-set abc   #指定加密图使用的IPSEC交换集

router(config-crypto-map)# set security-association lifetime 86400 #指定第二阶段SA生存期

4. 将加密图应用到接口上

router(config)# interface ethernet0/1 #进入WAN口

router(config-if)# crypto map mamap #将加密图应用到该接口

5. 配置NO NAT ：保证在访问IPSec对端网络192.168.11.0/24时不启用NAT，走IPSec隧道

router(config)#nat (inside) 0 access-list 110

6. 注意在Cisco上不要启用PFS

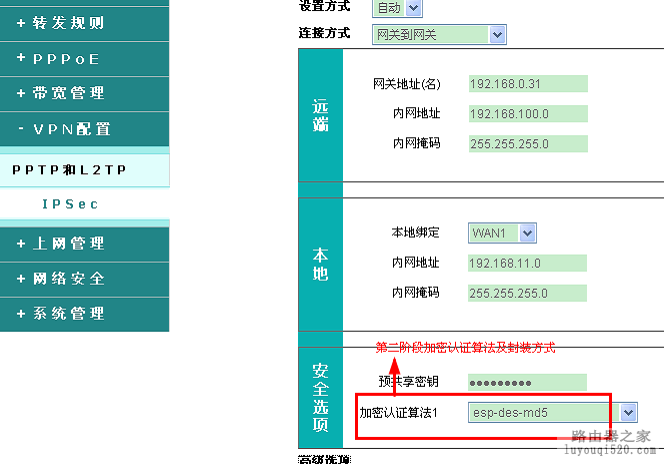

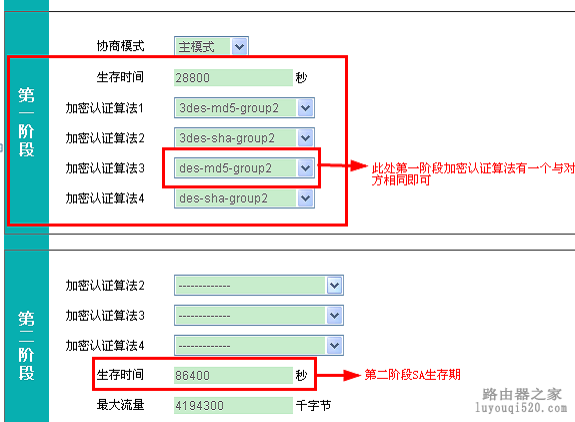

二、UTT 2512（Router A）配置
