WDS把有线网络的资料，透过无线网络当中继架构来传送，借此可将网络资料传送到另外一个无线网络环境，或者是另外一个有线网络。因为透过无线网络形成虚拟的网络线，所以有人称为这是无线网络桥接功能。严格说起来，无线网络桥接功能通常是指的是一对一，但是WDS架构可以做到一对多，并且桥接的对象可以是无线网路卡或者是有线系统。所以WDS最少要有两台同功能的AP，最多数量则要看厂商设计的架构来决定。

　　简单地说：就是WDS可以让无线AP之间通过无线进行桥接(中继)，在这同时并不影响其无线AP覆盖的功能

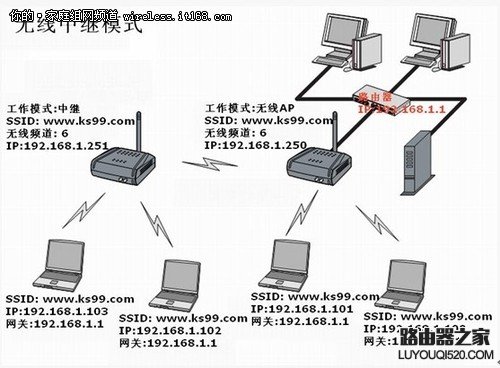

　　无线中继模式

　　说的简单点就是将微弱的无线信号接收进来放大后再发射出去!以此来延伸无线信号的覆盖，比如说我们在窗口用笔记本能搜索到信号并能连接上网!但到了室内后久没信号了!那我们就可以在窗口放1个无线中继来转发信号!这样我们在室内久可以轻松上网。

▲

　　配置步骤：

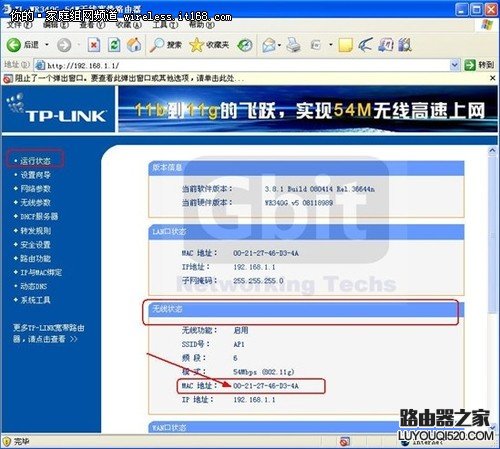

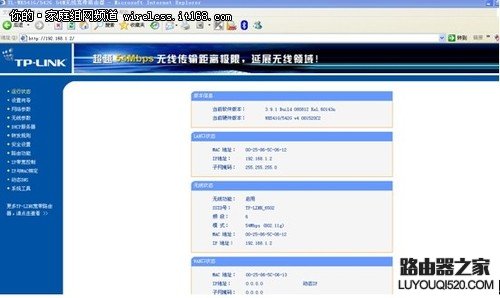

　　首先要查看2个无线路由器的无线MAC地址：

▲

　　一、主路由器，AP1配置图示：

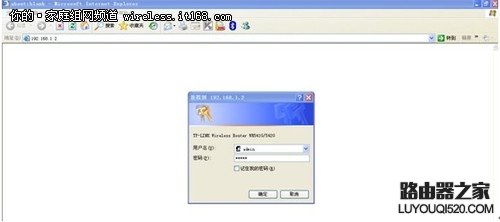

　　1，在地址栏中输入“192.168.1.1”，然后在弹出的窗口中，输入默认的用户名：admin 密码：admin

▲

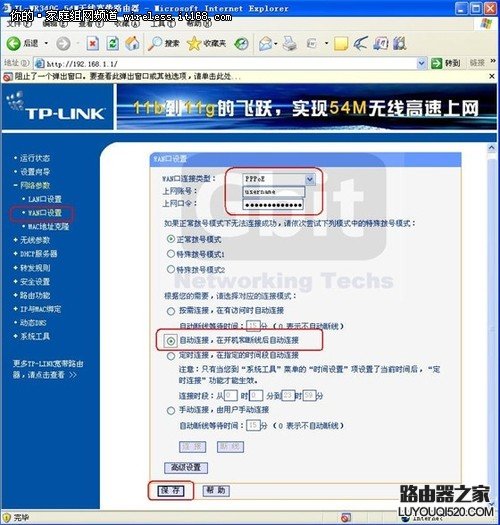

　　2，在WAN口设置中，设置当前的Internet接入方式，在此例中是PPPoE拨号。

▲

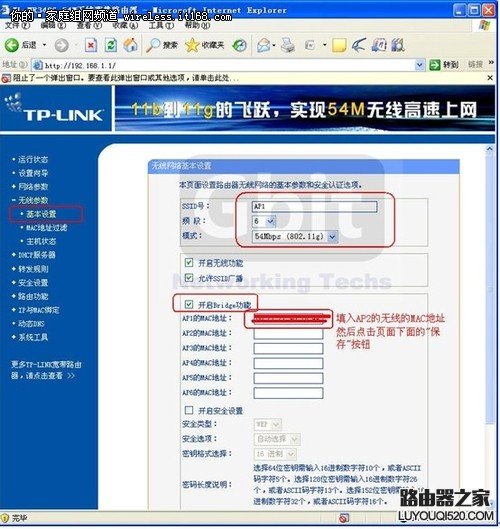

　　3，设置无线的基本信息，将默认的SSID改为AP1， 开启Bridge 功能，在下面的框框中输入AP2 的无线MAC地址。

▲

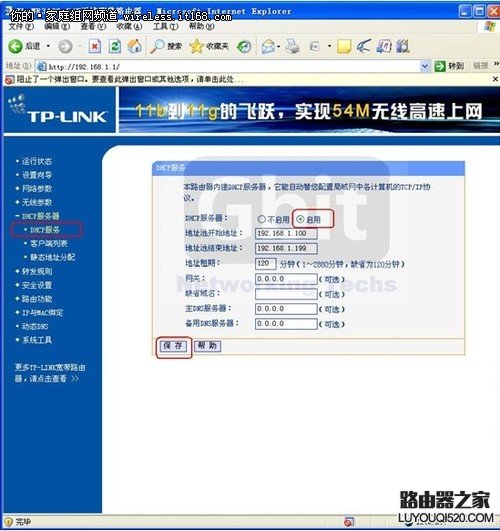

　　4，保持DHCP处于启用状态

▲

　　二、副路由器，AP2配置图示：

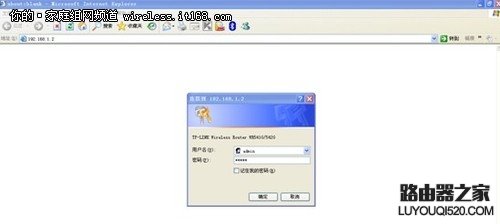

　　1，在地址栏中输入192.168.1.1，然后输入默认的帐号:admin,默认密码：admin

▲

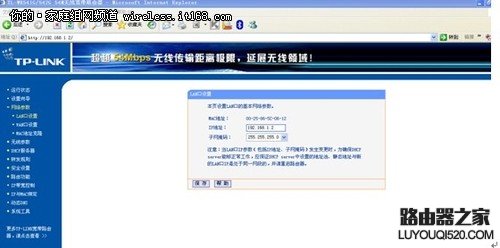

　　2，在LAN口设置中，将LAN口IP改为：192.168.1.2，然后点击“保存”。

▲

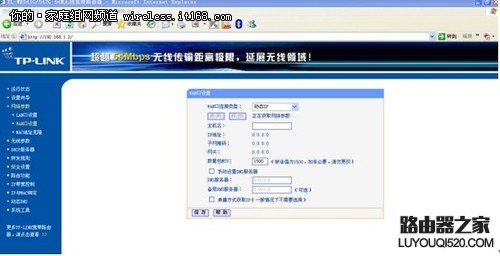

　　3，WAN口设置保持默认，不变。

▲

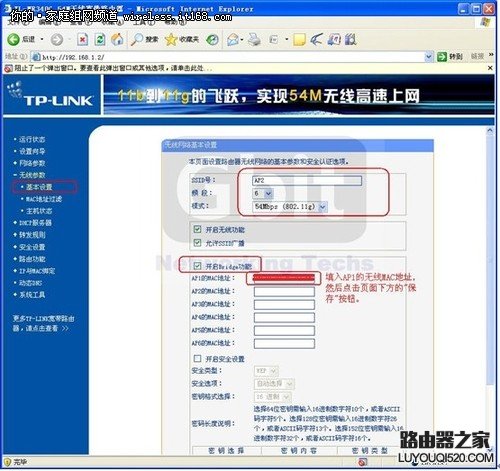

　　4，在“无线参数”基本设置中，更改SSID为AP2，开启Bridge功能，在下面的框框中填入AP1的MAC地址。

▲

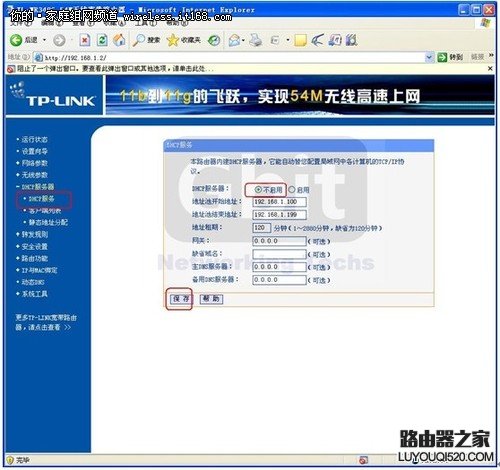

　　5，在DHCP服务设置中，禁用DHCP服务。然后点击“保存”。

▲

　　点对点无线桥接的基本配置完成了。使用无线客户端无论连接到AP1还是AP2都可以正常上网!

　　6、安全密码设置。

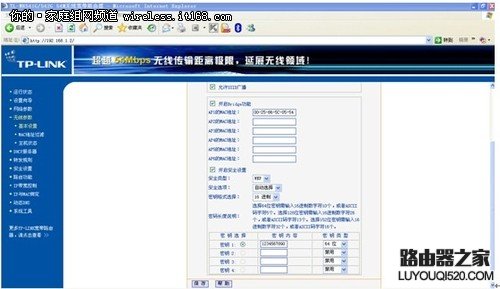

　　如果不希望未授权用户访问我们的AP，在“无线参数”基本配置中开启安全设置，加密类型只用默认的WEP,密钥格式为ASCII码，密钥类型根据需要可以选择128位或64位，这里选的是64位。密码：1234567890(AP1和AP2的加密都要配置，两边配置一样)。

▲

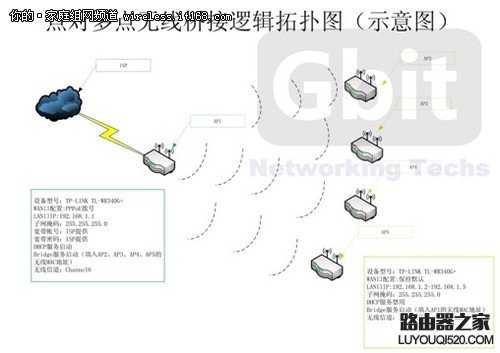

　　点对多点无线桥接配置

　　设备名称：无线宽带路由器

　　品牌型号：TP-LINK TL-WR340G+

　　设备数量：5

▲

　　1,AP3、AP4、AP5的配置和AP2一样，在“无线参数”基本配置中，都填入AP1的无线MAC地址，都禁用DHCP服务。

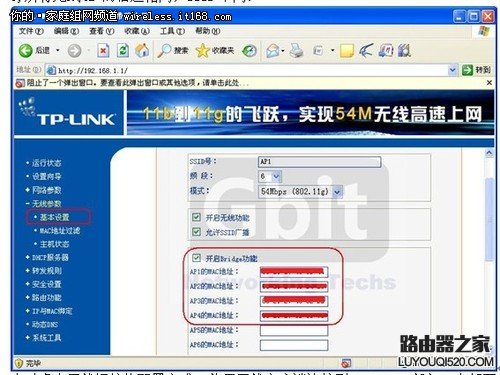

　　2,AP1的“无线参数”基本配置中，填入AP2、AP3、AP4、AP5的无线MAC地址。

　　3,所有无线AP的信道相同，SSID不同。

▲

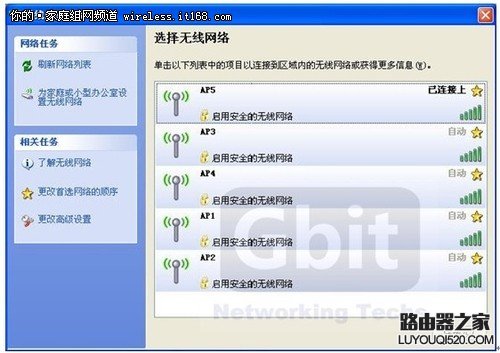

　　点对多点无线桥接的配置完成。使用无线客户端连接到AP1- AP5任何一个都可以正常上网!

▲

　　需要注意几点：

　　设备选择：

　　组建WDS网络的无线路由器或AP都要支持WDS功能，并且为达到最好的兼容性，请选择同一品牌的无线产品配套使用。

　　频段设置：

　　组建WDS网络的无线路由器或AP所选择的无线频段必须相同，一般情况下，路由器或AP的频段是“自动选择”，建议手动设置以保证频段相同。

　　SSID设置：

　　组建WDS网络的无线路由器或AP所设置的SSID可以不同，此时客户端在此网络中不能实现无线漫游，要想实现无线漫游需设置相同的SSID。

　　无线安全设置：

　　组建WDS网络的无线路由器或AP在安全设置中所设置的密码必须相同，但安全机制可以不同。当安全机制设置不同时，客户端在此网络将不能实现无线漫游，要想实现无线漫游需设置相同的安全机制。
