中兴（ZXHN）F460光猫使用指南
一、 指示灯

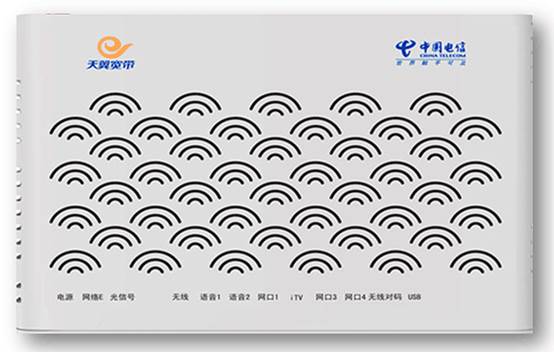

ZXHN F460前面板指示灯如图 1-1所示。
图1-1 ZXHN F460指示灯
二、指示灯
指示灯具体含义参见表 2-1。
|
指示灯 |
颜色 |
说明 |
|
电源 |
绿灯 |
熄灭：表示电源关闭 |
|
网络E |
绿色 |
熄灭：表示设备未开始注册流程 |
|
光信号 |
红色 |
熄灭：表示设备接收光功率正常 |
|
无线 |
绿色 |
熄灭：表示设备未上电或者无线接口禁用 |
|
语音1、语音2 |
绿色 |
熄灭：表示设备未上电或者无法注册到软交换 |
|
网口1、iTV、网口3、网口4 |
绿色 |
熄灭：表示设备未上电或者网口未连接网络设备 |
|
无线对码 |
红黄绿多色 |
黄灯亮：表示正在协商 |
|
USB |
绿色 |
熄灭：表示设备未上电或者USB口未连接 |
表 2-1前面板指示灯含义
三、接口

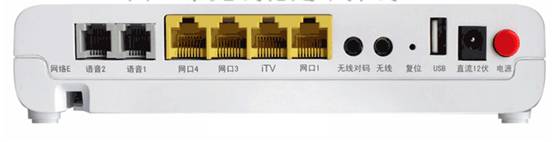

ZXHN F460 后面板接口如图 3-1所示。
图3-1 ZXHN F460接口
四、接口和按钮具体说明
接口和按钮说明如表 4-1。
|
接口、按钮 |
描述 |
|
电源 |
电源开关按钮，按下按钮打开或者关闭设备电源 |
|
直流12伏 |
电源插孔，连接至所附的电源适配器 |
|
USB |
标准USB 2.0接口，接上USB存储设备将可以实现文件共享、快速备份、数据恢复等功能 |
|
复位 |
复位按键，设备处于上电激活状态，用细针按住孔内按键5秒以上，设备将恢复出厂默认值 |
|
无线 |
WLAN功能开关按钮，按下按钮打开或者关闭WLAN功能 |
|
无线对码 |
Wi-Fi 保护设置功能开关按钮，按下按钮打开Wi-Fi 保护设置功能，使得用户可在不用输入密码的情况下访问网络 |
|
网口1、iTV、网口3、网口4 |
网口1、网口3、网口4通过RJ-45网线连接至PC |
|
iTV通过RJ-45网线连接至IPTV数字机顶盒 |
|
|
语音1、语音2 |
RJ-11电话接口，通过RJ-11电话线连接至电话机 |
|
网络E |
EPON网络接口，通过单模光纤连接到运营商 |
接口和按钮说明如表 4-1（Win7sky.com）
五、线缆连接
ZXHN F460与其他设备的连接如图 5-1所示。

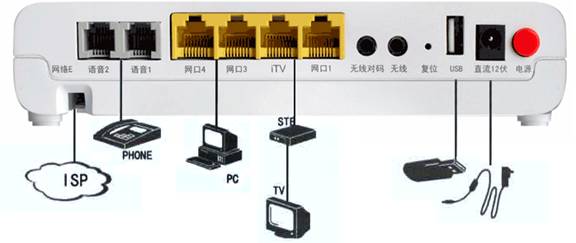

图 5-1 ZXHN F460线缆连接
请按照以下步骤连接ZXHN F460。

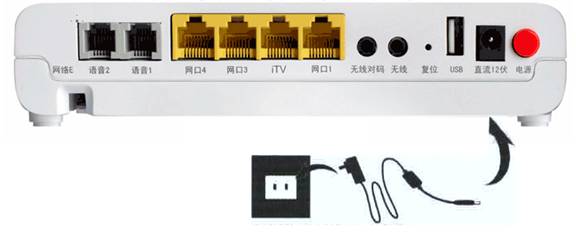

▲用电源适配器连接电源接口到交流电源接口，如图5-2所示。
图5-2电源接口连接

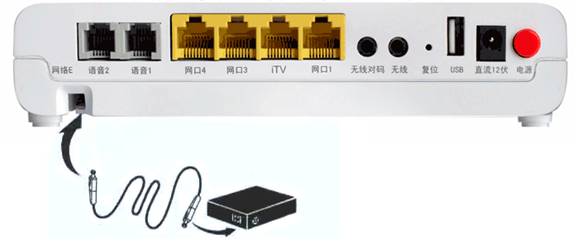

▲用运营商接入的光纤接口连接到网络E接口，如图5-3所示。
图5-3网络E接口连接

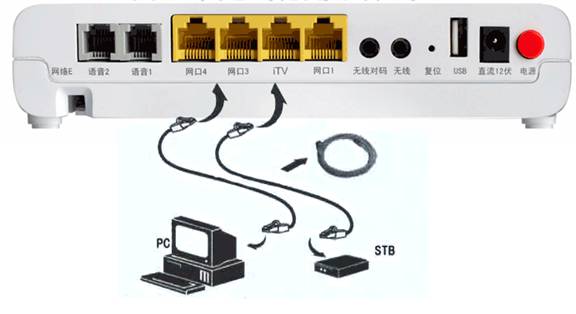

▲用RJ-45网线连接网口到个人计算机（iTV接口连接IPTV数字机顶盒STB），如图5-4所示。
图5-4网口接口连接

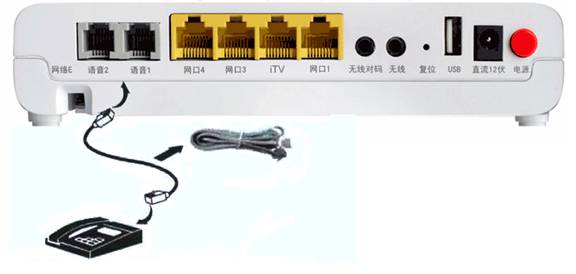

▲用RJ-11电话线连接语音接口到电话机，如图5-5所示。
图5-5 语音接口连接

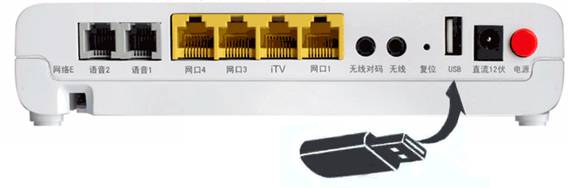

▲用USB设备连接到USB接口，如图5-6所示。
图5-6 USB接口连接

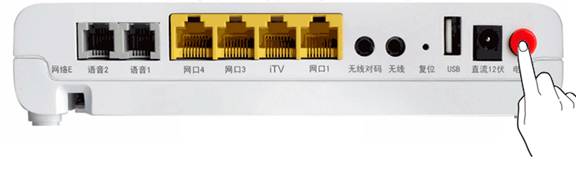

▲按下电源开关，如图5-7所示。
图5-7电源开关
等待设备面板上电源指示灯常亮，其他指示灯无异常后，即可使用。
六、常见问题解答
▲按下电源开关后，前面板上电源指示灯不亮。
指示灯指示设备为未正常上电。请检查电源适配器连接是否正常，注意务必使用设备附带的电源适配器。
▲设备正常上电后光信号指示灯显示红色状态。
指示灯指示EPON光纤连接异常。请检查设备EPON接口光纤连接是否正常，注意光纤是否有破损，光纤接口是否插接牢固。在光纤连接正常的情况下，此指示灯应当熄灭。
▲设备上电后，前面板上网络E指示灯不亮。
指示灯指示EPON链路未建立。首先确认绿色电源指示灯应该常亮，并且网络E指示灯熄灭，在此状态下记录设备外包装上的注册序列号，然后联系运维人员检查线路故障。当设备注册成功后，网络E指示灯应该常亮。
▲设备上电后，前面板上网口或者iTV指示灯不亮。
指示灯指示对应网口以太网连接未正常建立。请检查此接口上的网络设备是否正常上电，并且确保以太网电缆连接正常。可以使用以太网电缆将设备两个网口直接连接检查电缆和设备状态是否正常。
▲设备上电后，前面板上语音指示不亮。
指示灯指示对应语音接口上电话功能状态异常。请联系运维人员解决。
七、其他
因厂家会在无任何提前通知的情况下更改产品包装、部分附件等信息，所以不能确保您使用的产品同以上说明信息完全一致，请具体以商品实物中说明为准。
