刚开始使用宽带上网是在大学的时候，那时候还是ADSL上网，就是一根电话线接进来的那种，用一台专门的ADSL Modem（我们把它喊做“猫”），那时候网速一般是1Mbps～２Ｍbps（下行），能用到最高速率8Mbps的都土豪。

如果一个人使用，只有一台电脑，直接从猫上接网线到电脑上就可以上网了。但是如果宿舍里多人同时上网，那就需要用一台路由器，来实现大家共享一个宽带账号上网。如果使用了带无线功能的路由器，就可以有线、无线同时上网。遥想当年天朝还不允许手机使用无线热点（WLAN）的时候，压根儿就没有在学校宿舍见过无线路由器。

PS.WiFi并不等于无线热点（WLAN），只是因为人们的普遍错误称呼，它就被迫成了无线热点的代名词，其实它本身是一个商标。

好了，言归正传，我们来看图说话。

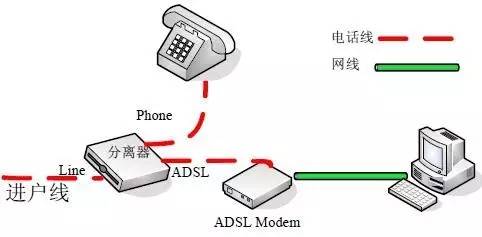

ADSL上网逻辑简图▼

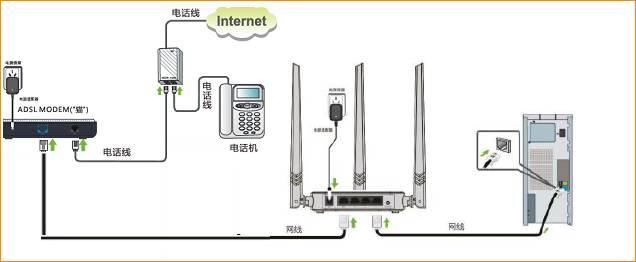

ADSL上网接线图▼

现在呢，几乎都是光纤入户了。像我家就是千兆光纤入户，宽带带宽50Mbps，上网也算是像小飞机一样嗖嗖的了。当然，比如我们的土豪jun哥都用100Mbps，快的跟火箭一样。

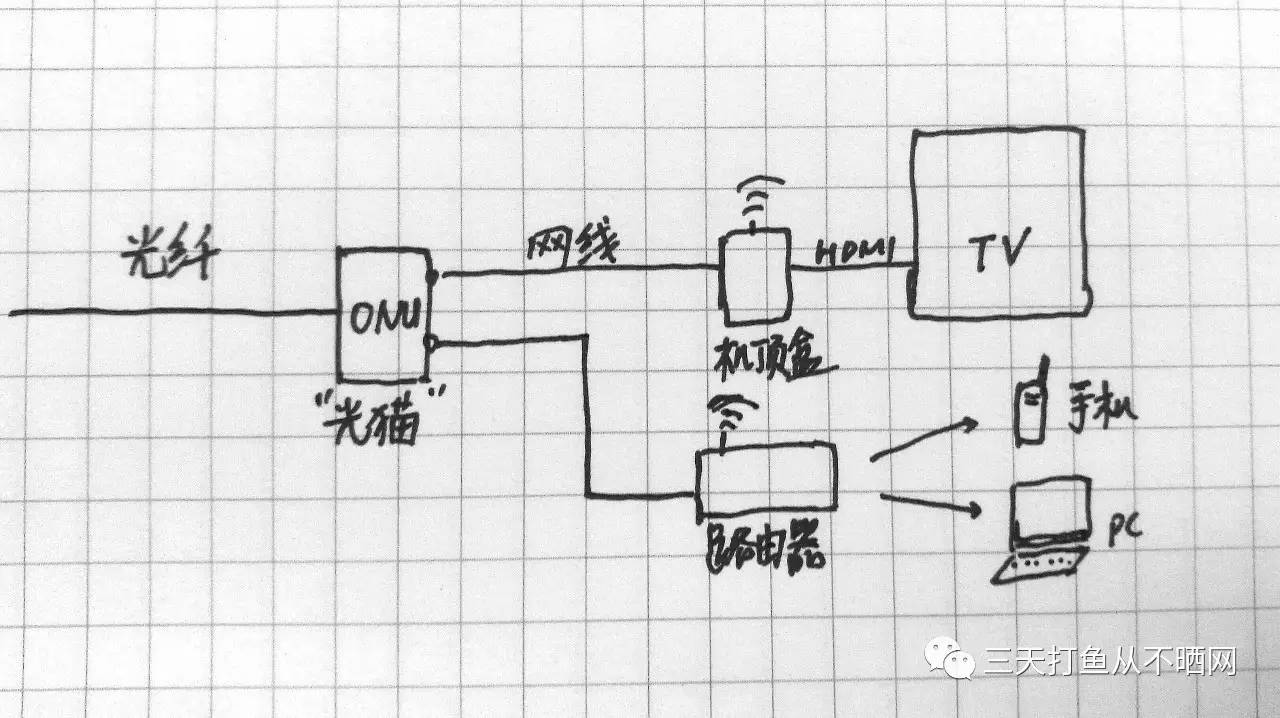

光纤入户上网逻辑简图▼

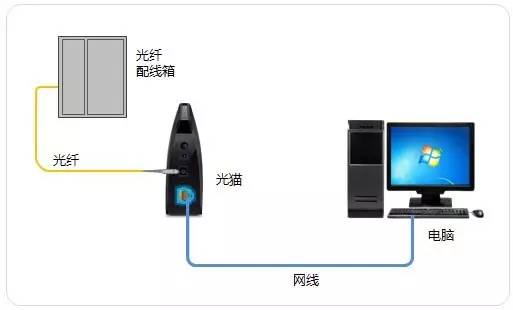

光纤入户上网接线图▼

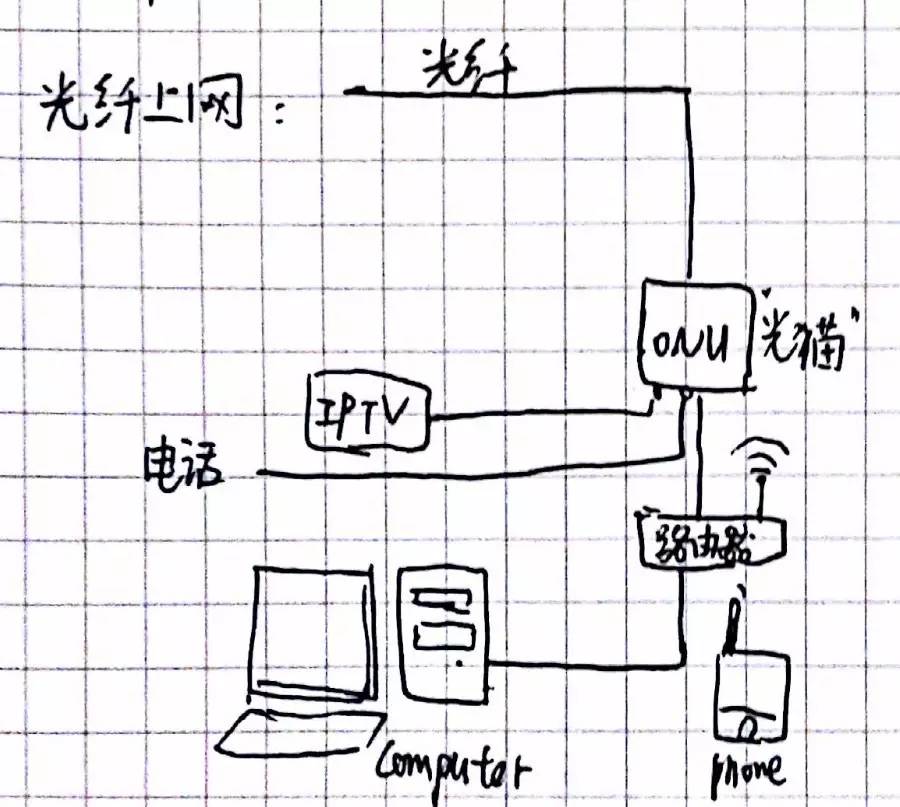

对了，还有一种上网方式大家一定要记住，那就是广电网络的光纤入户（广告插入），请看图▼

看了这么多接线图，是不是有点晕了。其实如果仔细看了，就发现它们都有很大的共同点。通俗点说，就是一根外网线路进来，用一个数据通信设备（DCE）对网络数据进行处理，这个设备可以是ADSL Modem或者ONU；处理后的数据通过网线接到上网终端（DTE），由上网终端进行PPPOE拨号上网，比如电脑；为了达到多终端共享上网，以及实现手机、pad、笔记本电脑这些终端无线上网，所以我们要用到一台无线路由器，把路由器放在Modem或ONU与上网终端的中间。

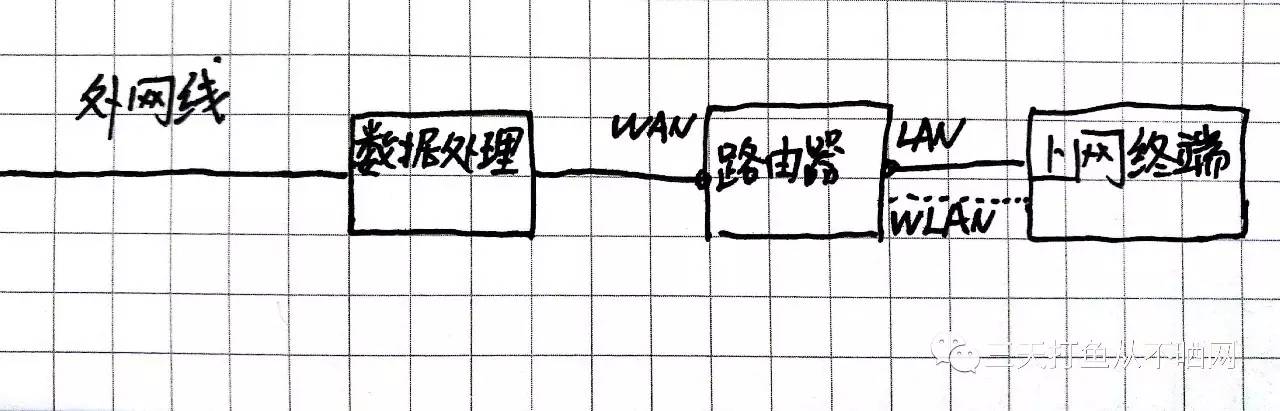

一张图表达就是这样▼
