前面板：sR9中国路由网
W300D前面板有9个指示灯，通过观察它们的状态，可以判断设备工作是否正常，各指示灯状态说明如下：sR9中国路由网
sR9中国路由网
|
指示灯名称sR9中国路由网 |
颜色sR9中国路由网 |
状态sR9中国路由网 |
说明sR9中国路由网 |
|
PowersR9中国路由网 |
绿色sR9中国路由网 |
常亮sR9中国路由网 |
设备供电正常sR9中国路由网 |
|
熄灭sR9中国路由网 |
电源供给异常sR9中国路由网 |
||
|
SYSsR9中国路由网 |
绿色sR9中国路由网 |
闪烁sR9中国路由网 |
系统工作正常sR9中国路由网 |
|
WLANsR9中国路由网 |
绿色sR9中国路由网 |
闪烁sR9中国路由网 |
正在进行数据传输sR9中国路由网 |
|
熄灭sR9中国路由网 |
无线网络已经禁用sR9中国路由网 |
||
|
ADSLsR9中国路由网 |
绿色sR9中国路由网 |
慢闪sR9中国路由网 |
ADSL链路未建立sR9中国路由网 |
|
快闪sR9中国路由网 |
ADSL链路正在建立sR9中国路由网 |
||
|
常亮sR9中国路由网 |
ADSL链路已建立sR9中国路由网 |
||
|
LAN 1/2/3/4sR9中国路由网 sR9中国路由网 |
绿色sR9中国路由网 |
熄灭sR9中国路由网 |
连接未建立sR9中国路由网 |
|
闪烁sR9中国路由网 |
正在进行数据传输sR9中国路由网 |
||
|
常亮sR9中国路由网 |
路由器与计算机已经建立连接sR9中国路由网 |
||
|
WPSsR9中国路由网 |
绿色sR9中国路由网 |
亮sR9中国路由网 |
终端WPS接入成功，灯亮2分钟后熄灭sR9中国路由网 |
|
闪烁sR9中国路由网 |
WLAN终端正在WPS接入sR9中国路由网 |
||
|
熄灭sR9中国路由网 |
无WLAN终端WPS接入或终端WPS接入超过2分钟sR9中国路由网 |
sR9中国路由网
后面板：sR9中国路由网
sR9中国路由网
sR9中国路由网
sR9中国路由网
W300D后面板示意图sR9中国路由网
sR9中国路由网
sR9中国路由网
sR9中国路由网
ON/OFF：电源开关，按下开启电源，弹出关闭电源。sR9中国路由网
注意：sR9中国路由网
请使用标准配置电源，如果使用不匹配的电源，会导致设备损坏.sR9中国路由网
² WPS/RESET：按键1秒,开始WPS连接; 连续按键7秒,将所有的配置恢复成出厂值。sR9中国路由网
² LAN：局域网网线接口。该端口用来连接局域网中的集线器、交换机或计算机。sR9中国路由网
（LAN2也可用于接IPTV机顶盒，实现上网的同时看电视。当使用网线接入时，LAN4充当无线路由器的WAN口使用。）sR9中国路由网
² DSL：电话线接入的RJ11接口。sR9中国路由网

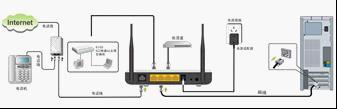

当使用电话线接入的宽带时，请按下图所示连接您的网络设备sR9中国路由网
sR9中国路由网
sR9中国路由网
sR9中国路由网
sR9中国路由网
sR9中国路由网
sR9中国路由网
sR9中国路由网

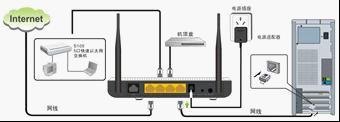

当使用网线接入的宽带时，请按下图所示连接您的网络设备：sR9中国路由网
sR9中国路由网
