01无线路由器调试前言

本文将向大家介绍如何实现“把路由器连接到外网”和“无线终端连接路由器上网”两个主要应用的配置过程。

02无线路由器连接拓扑图

无线路由器网络连图：现在多数都是光纤入户，光猫设备运营商会给我们安装好。

我们只需要买个路由器回来，按如下连接方式连接调试一下即可。

线路连好后，路由器的WAN口和有线连接电脑的LAN口对应的指示灯都会常亮或闪烁，如果相应端口的指示灯不亮或电脑的网络图标显示红色的叉 ，则表明线路连接有问题，请检查确认网线连接牢固或尝试换一根网线。

注意：光猫上出来的网线一定要连接到路由器的WAN口上。WAN口与另外四个LAN口一般颜色有所不同，且端口下方有WAN标识，请仔细确认。电脑连接到路由器1/2/3/4任意一个LAN口。

03查看路由器配置页面IP地址

如何查看路由器配置页面的IP地址，两种方式：一、查看路由器背面，多数会写登录地址。二、查看电脑默认IPv4网关，这个网关就是配置页面地址。

什么是电脑的IPv4网关呢？

需要打开本地连接查看IPv4网关。

3.1、运行(Windows+r)--ncpa.cpl

3.2、双击本地连接（如果是通过wifi连接路由器网络就点无线网络连接）

3.3、详细信息

3.4、IPv4默认网关：192.168.1.1

04调试路由器上网

记录好IPv4默认网关，在浏览器中输入IPv4网关地址为192.168.1.1。打开路由器的配置界面。

设置密码，该密码用于以后管理路由器（登录界面），请妥善保管。

登录成功后，路由器会自动检测上网方式，如下图：

三种上网方式

宽带拨号上网：大部分家庭和公司都使用带宽拨号上网，又称PPPOE。

固定IP地址：固定IP地址，多数公司使用，由于固定IP地址每年的租金比较贵，都是比较大一些的企业在用。

自动获取IP地址：自动获取IP地址，最近几年用的也比较多，许多家庭或公司运营商已经把宽带拨号已经设置在猫里上面，所以不需要在路由器里面设置宽带拨号，直接自动获取IP地址，即可上网，这种设置比较简单易操作。

宽带拨号上网设置：

需要输入开通宽带的手机号码或座机号码（或运营商分配的虚拟号码），这里面的密码是运营商设置的密码。

注意：76%的用户上不了网是因为输入了错误的用户名和密码，请仔细检查输入的宽带用户名和密码是否正确，注意区分中英文、字母的大小写、后缀是否完整等。如果不确认，请咨询宽带运营商。电信：10000 ，移动：10086。

自动获得IP地址：

直接选择自动获得IP地址即可，简单，不需要配置。

固定IP地址又叫做静态IP地址，这里面的地址也是运营商分配的。这个固定的IP地址，网速稳定，但价格高。

IP地址、子网掩码、网关都是运营商提供。

设置无线名称和密码，如下图

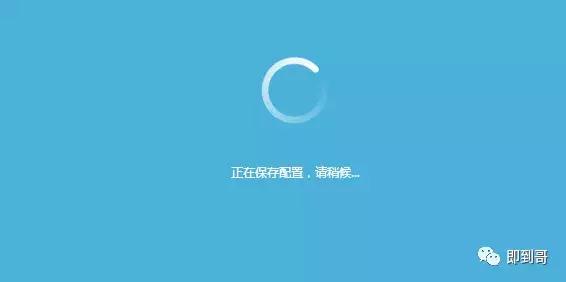

设置完成，正在保存

创建 TP-LINK ID，TP-LINK ID是用来将路由器连接到云服务器，实现在线升级、应用安装、远程管理等功能的管理ID。点击右上角的 跳过，不需要设置。

路由器成功连接网络后，界面才会提示创建TP-LINK ID。如果界面没有提示创建TP-LINK ID，说明路由器WAN口未拨号成功。

如下图所示，路由器设置成功。

05查看路由器状态

点击右下角路由器设置。

点击上网设置，查看一下WAN的连接方式，是否有IP地址，如果可以获取IP地址，那么网络是可以正常上网。

08无法上网问题判断

查看一下自动获取IP地址，发现获取的是0.0.0.0，说明网络有问题。查看一下下面的说明“已断开（WAN口无网线连接）”，这说明WAN的网线没有连接好，或者路由器连接的猫，猫是否有断电。

如果是使用拨号，也是要看一下是否IP地址获取到地址，如果也为0.0.0.0说明网络故障。需要查看一下是不是网线问题，猫是否有问题。

如果上述现没看到已断开，而且还是无法连接网络，无法获取IP地址。这时需要重新恢复出厂设置。重新调试。
